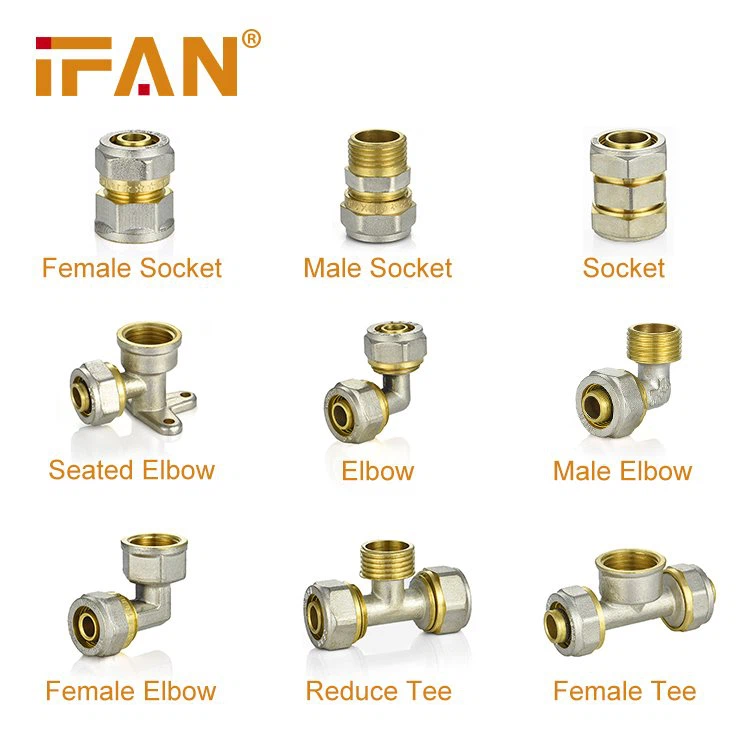

Sárgaréz kompressziós szerelvények

RENDSZER LEÍRÁS

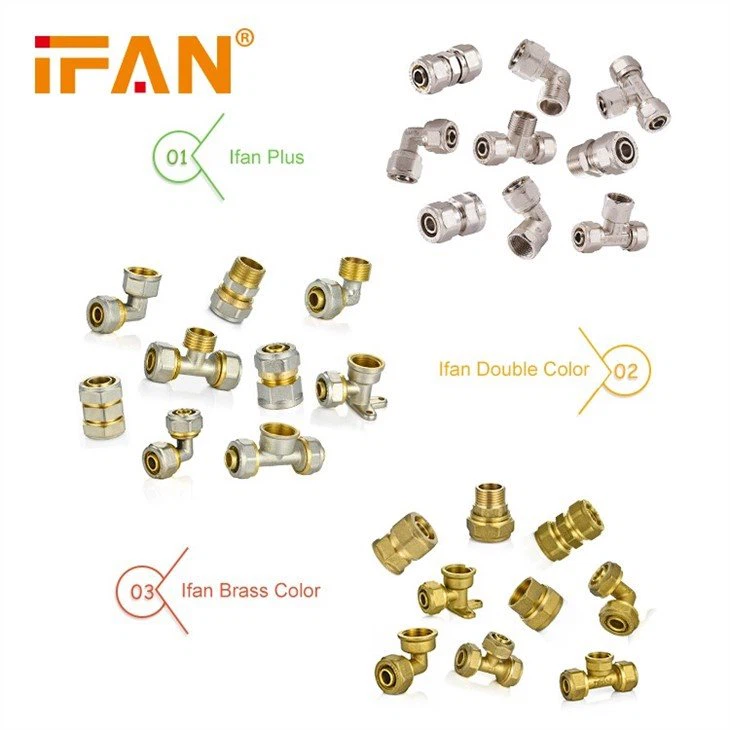

AzPEX kompressziós szerelvényekCHROME bevonatú préselt sárgaréz szerelvények sorozata többrétegű, eltávolítható testű csövekhez. Az ilyen típusú szerelvényeket különböző területeken használják, de elsősorban ivóvízelosztó rendszerek, szaniterrendszerek és fűtési rendszerek építésére használják.

A 2004. április 6-i DMn 174. számú, az emberi fogyasztásra szánt víz elosztására szolgáló berendezésekben használható anyagokról és tárgyakról szóló előírásai szerint készül, és betartja a következő jogszabályokat a minőség és megbízható termék biztosítása érdekében.

EZ A SOR A SZABÁLYOZÁSOK SZERINT KÉSZÜLT:

＞EN681-1

＞UNI EN 1254-3

＞HU 10954-2

ANYAG

＞Az összes kovácsolt sárgaréz szerelvényt az UNI EN 12165 szabvány előírásai szerint gyártják sárgaréz CW617N-CuZn40Pb2-vel.

＞Az összes rúdréz szerelvényt az UNI EN 12164 szabvány előírásai szerint gyártják sárgaréz CW617N-CuZn40Pb2-vel

MENETZÉS

＞Az IFAN BRASS menetes szerelvények az ISO 228 hengeres gázmenetes előírásoknak megfelelően készülnek

GALVÁNI TRATMENTS

A 2004. április 6-i DMn 174-es fokozat előírásainak teljesítése és az emberi fogyasztásra szánt vízelosztó szerelvények használatának lehetővé tétele érdekében az összes nikkelezett és krómozott cikk megfelel az UNI ISO 92 27 jogszabály követelményeinek. a korrózió és az UNII ISO 28 19 jogszabályok betartása érdekében.

RENDSZER INFORMÁCIÓ

A többrétegű cső és az idom közötti tömítést az EPDM PEROX kettős O-gyűrű (UNI EN 681-1:2006 szerint) garantálja, amely az adapter testén található.

A csatlakozás az anya összekapcsolása által biztosított sugárirányú összenyomással történik, ami a cső körüli hasítás összenyomódását, a másik axiális összenyomást pedig a betét O-gyűrűjén eredményezi. Végül a szerelvény teflongyűrűvel is fel van szerelve, amely garantálja a szigetelést a cső alumíniumja és a betét sárgarézje között, megakadályozva a feszültség-korróziót, amely károsíthatja a rendszert (cső és idom). A rendszer cserélhetőségét a mobil betét garantálja, amely lehetővé teszi ugyanazt a csatlakozást különböző csőméretekkel.

MAX. ÜZEMI NYOMÁS: 10 BAR

MAXIMÁLIS MŰKÖDÉSI HŐMÉRSÉKLET: -20C- plusz 110 fok

ÖSSZESZERELÉSI ÚTMUTATÓ

A tökéletes csatlakozás eléréséhez és a használt csőszerelvény típusától függően az alábbiakban ismertetett egyszerű és alapvető eljárásokat kell követni:

1. Először vágja le a csövet a kívánt hosszúságúra egy csővágó vagy speciális olló segítségével, ügyelve arra, hogy a vágás merőleges legyen a cső tengelyére.

2. Ezután vágja le és kalibrálja a csövet a szerszám segítségével. Helyezze be a mérőeszközt a csőbe, majd fordítsa el az óramutató járásával megegyező és azzal ellentétes irányba;

3. Kompressziós mechanikus csőidomok esetén mindenekelőtt adapterek esetén helyezze be a következő csőszerelvény alkatrészt a csőbe: csőfeszítő anya-gyűrű;

4. Cső illesztése az idomba, amíg teljesen nekiütközik egy szigetelőgyűrűnek;

5. Húzza meg kézzel, amennyire csak lehetséges, az anyát a testen, majd csavarkulccsal csavarja be az anyát a táblázatban megadott csavarok számának megfelelően.
